Zimne luty: 5 sprawdzonych sposobów na diagnostykę i naprawę sprzętu

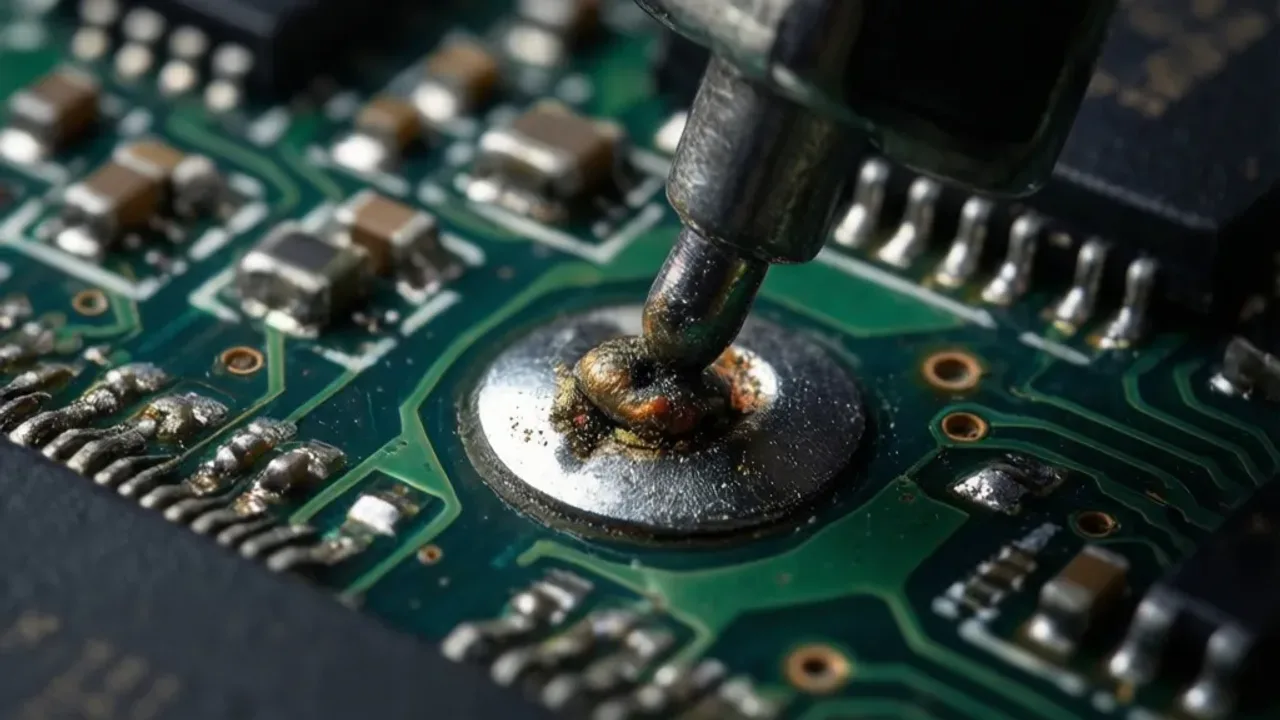

Zimne luty to wadliwe połączenia elektryczne i mechaniczne, które powstają, gdy spoiwo lutownicze nie połączyło się prawidłowo z podgrzanymi elementami podczas procesu lutowania. Wynikają one z niedostatecznego nagrzania łączonych metali, co prowadzi do braku trwałego stopu metali oraz powstawania wysokiej rezystancji lub przerw w obwodzie drukowanym. Takie usterki sprawiają, że urządzenie działa losowo, często się wyłącza lub całkowicie przestaje reagować na zasilanie.

W pigułce:

• Przyczyną problemu jest zbyt niska temperatura spoiwa lutowniczego, która uniemożliwia pełną dyfuzję metali.
• Obecnie zjawisko to nasiliło się po wycofaniu ołowiu z produkcji elektroniki zgodnie z dyrektywami UE.
• Diagnostykę można przeprowadzić wizualnie lub za pomocą kamery termowizyjnej wykrywającej punkty o wysokiej rezystancji.
• Naprawa wymaga usunięcia starego spoiwa lutowniczego, użycia topnika i ponownego przelutowania elementu.

1. Matowa powierzchnia spoiwa lutowniczego świadcząca o braku prawidłowego rozlania.
2. Chropowata lub porowata struktura spoiwa lutowniczego sugerująca niewłaściwe stygnięcie.
3. Widoczne pęknięcia wokół wyprowadzenia elementu wskazujące na brak ciągłości połączenia.
4. Wypukły, kulisty kształt spoiwa lutowniczego, który nie przylega płynnie do pola lutowniczego.
5. Losowe wyłączanie się urządzenia lub całkowity brak reakcji na włącznik.

Dlaczego zimne luty mogą być przyczyną awarii Twojego urządzenia?

Zimne luty generują duży opór elektryczny, co uniemożliwia prawidłowy przepływ prądu wewnątrz urządzenia. W obwodach elektrycznych takie połączenia charakteryzują się wysoką rezystancją. Na ich powierzchni dochodzi często do iskrzenia. To niszczy komponenty.

Czym dokładnie są zimne luty i jak powstają wewnątrz elektroniki?

Opisywane usterki to nieprawidłowe złącza powstałe, gdy spoiwo lutownicze zostało stopione bezpośrednio grotem lutownicy. Brak trwałego stopu metali powoduje powstanie połączenia o charakterze adhezyjnym. Jest ono bardzo podatne na uszkodzenia mechaniczne.

Jakie znaczenie dla powstawania zimnych lutów ma brak trwałego stopu metali?

Brak trwałego stopu metali tworzy słabą warstwę powierzchniową, która nie posiada odpowiedniej wytrzymałości mechanicznej. Takie połączenia są niezwykle mało odporne na korozję. Drastycznie obniża to czas pracy sprzętu.

Jak skutecznie zdiagnozować zimne luty w domowych warunkach?

Diagnostyka polega na wizualnej inspekcji oraz weryfikacji ciągłości elektrycznej w 10 punktach podejrzanych o awarię. W klasycznym lutowaniu ołowiowym takie punkty są chropowate i matowe. W technologii bezołowiowej przypominają poprawne złącze. Utrudnia to ich wykrycie bez specjalistycznego sprzętu.

Czy kamera termowizyjna pozwala wykryć punkty o podwyższonej rezystancji?

Kamera termowizyjna umożliwia wykrycie miejsc, które podczas pracy generują nadmierne ciepło. Takie miejsca na PCB wykazują wyższą temperaturę. Pozwala to na szybką lokalizację problemu.

Jak wykorzystać mikroskop cyfrowy do oceny zwilżalności spoiwa lutowniczego?

Mikroskop cyfrowy pozwala na precyzyjną ocenę kąta zwilżalności w 50-krotnym powiększeniu. Prawidłowe połączenie charakteryzuje się małym kątem. Wadliwe punkty tworzą wypukłe, kuliste kształty. Widać to wyraźnie w powiększeniu.

Dlaczego problemy częściej występują w nowoczesnych układach BGA?

Problemy w układach BGA wynikają z faktu, że scalone układy łączone są za pomocą kulki lutownicze. W przypadku przegrzania łatwo tracą one kontakt z PCB. Problemy nasiliły się po wprowadzeniu dyrektywy UE. Spoiwo bezołowiowe jest sztywniejsze i bardziej podatne na pękanie.

Czy różnice w rozszerzalności cieplnej materiałów wpływają na pękanie spoiny w technologii BGA?

Różnice w rozszerzalności cieplnej łączonych materiałów powodują mikroskopijne naprężenia. Prowadzą one do pękania spoiny podczas cykli nagrzewania. Zmieniony kształt połączeń osłabia strukturę złącza.

Jak typ obudowy komponentu, SMD czy THT, wpływa na podatność na uszkodzenia?

Typ obudowy wpływa na sposób rozkładu naprężeń mechanicznych. Komponenty SMD są narażone na wyginanie obwodu drukowanego. Wyprowadzenia THT ulegają uszkodzeniu w wyniku drgań. Wymaga to trwałego stopu metali.

Jakie zagrożenia dla trwałości obwodu drukowanego niosą za sobą takie usterki?

Usterki te niosą ryzyko przerw w zasilaniu oraz degradacji mechanicznej obwodu drukowanego. Niestosowanie topnika, który oczyszcza powierzchnię z tlenków, jest częstą przyczyną. Prowadzi to do utraty szczelności połączenia.

Czy zjawisko whiskerów powoduje degradację połączeń lutowanych w czasie?

Zjawisko whiskerów powoduje degradację poprzez tworzenie mikroskopijnych zwarć między ścieżkami na PCB. Wzrost tych struktur jest czynnikiem ryzyka. Może to doprowadzić do nieodwracalnej awarii.

W jaki sposób wilgotność powietrza i korozja elektrochemiczna przyspieszają utlenianie się punktów lutowniczych?

Wilgotność powietrza sprzyja korozji elektrochemicznej. Przyspiesza ona utlenianie się metali wewnątrz złącza. Zwiększa to rezystancję. Jest to groźne w zmiennych warunkach.

Jak poprawnie przeprowadzić naprawę, gdy zidentyfikujesz problematyczne połączenie?

Naprawa wymaga oczyszczenia miejsca ze starego spoiwa lutowniczego. Następnie należy użyć topnika i przelutować element w bezruchu. Kluczowe jest usunięcie zabrudzeń przed nałożeniem nowego spoiwa. To pozwala na poprawne połączenie.

• Przygotuj grot lutownicy o temperaturze 350 stopni.
• Stosuj zawsze świeży topnik.
• Unikaj drgań podczas stygnięcia.
• Usuń resztki topnika z PCB.

Czy lepszą metodą jest odsysanie starego spoiwa lutowniczego czy przetapianie (reflow)?

Odsysanie starego spoiwa jest metodą zalecaną przez serwisantów z serwisu MarkowySerwis. Pozwala na usunięcie utlenionego materiału. Przetapianie bez czyszczenia często nie eliminuje problemu. Mechaniczne oczyszczenie jest niezbędne.

Jaką rolę podczas poprawnej regeneracji odgrywa topnik?

Topnik oczyszcza powierzchnię z warstwy tlenków zgodnie z normami opisanymi przez portal EEVblog. Umożliwia prawidłowe rozprowadzenie spoiwa lutowniczego. Dzięki niemu spoiwo skutecznie zwilża powierzchnie.

Najczęściej zadawane pytania

Czy każdy matowy punkt to od razu wadliwe połączenie?

Nie zawsze. Wygląd zależy od składu chemicznego, co potwierdza dokumentacja techniczna IPC. Niektóre stopy bezołowiowe naturalnie mają matową powierzchnię.

Dlaczego problemy pojawiają się dopiero po jakimś czasie użytkowania?

Struktura złącza osłabia się pod wpływem temperatury. Cykliczne naprężenia prowadzą do pęknięcia. Początkowo poprawne połączenie staje się przerwą.

Czy do naprawy wystarczy zwykła lutownica?

Tak, podstawowa lutownica jest wystarczająca, jak wskazują poradniki na Instructables. Wymagany jest tylko topnik dobrej jakości. Ważniejsza jest dyscyplina podczas pracy.

Czy wadliwe połączenia mogą być przyczyną zwarcia?

Tak, mogą prowadzić do iskrzenia. Powstające whiskery mogą zewrzeć sąsiednie ścieżki, na co zwraca uwagę Wikipedia. Jest to groźne w gęstych układach.

Kluczem do trwałości jest wysoka temperatura lutowania oraz dokładne oczyszczenie powierzchni topnikiem. Regularna kontrola stanu połączeń pozwala uniknąć kosztownych awarii sprzętu.

Warto pamiętać, że zimne luty powstają także w sytuacjach, gdy element drga lub przesuwa się w trakcie stygnięcia spoiwa lutowniczego. Nawet minimalny ruch w tej fazie narusza krystalizującą się strukturę metalu, co uniemożliwia uzyskanie trwałego połączenia elektrycznego i mechanicznego.

Kolejną istotną przyczyną problemów są zanieczyszczenia obecne na powierzchni obwodu drukowanego lub wyprowadzeniach komponentów. Zalegający brud, kurz czy tłuszcz tworzą barierę, która uniemożliwia spoiwu lutowniczemu prawidłowe zwilżenie podłoża, prowadząc do powstania tak zwanych zimnych lutów.
